齿轮齿面的超声波硬度测量

时间:2014-07-10 来源:鸿亚仪器 点击:

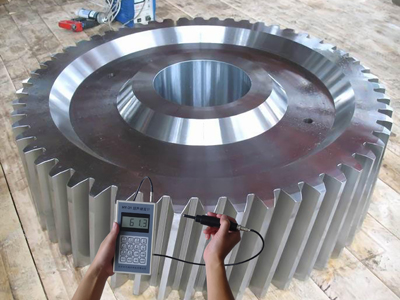

                                                                      大齿轮现场测量                                                         4mm直径小模数齿轮专用探头

考虑到齿面形状的复杂性和齿面不好接触,首先要排除里氏硬度计。因为:
1,里氏硬度计采用动态冲击原理测量硬度,不太适合形状比较复杂的工件,因为复杂工件的稳定性较差,反弹信号的偏差也就较大,测量出来的硬度偏差也就大。
2,里氏硬度计标准探头直径为20mm,不太好垂直接触到齿轮的齿面,不好接触就不方便测量。

此种情况,可以考虑用鸿亚的HY-31/HY-32超声波硬度计。原因如下:
1, HY-31/HY-32配的小负荷超声探头采用的静态超声波测量原理,不会因为齿轮形状复杂导致的稳定性较差,在冲击时产生测量误差;也不会应为齿轮形状复杂而导致探头不好接触,HY-31/HY-32配的细长探头前端直径只有7mm(更小的齿轮专用探头直径只有4mm,专门针对模数2-6的小齿轮设计),能够接触到很小的测量面,可以测量齿轮比较狭小的部位或者齿面,因而很适合齿轮任意部位的硬度测量。

2,齿轮的在经过热处理淬火后,表面硬度一般都在HRC60左右的高硬度,HY-31/HY-32在测量高硬度时具有的高精度(±1.0HRC以内),使它在测量齿轮时具有精度高,测值重复性好的优势。

3,HY-31/HY-32不采用动态冲击或长时间施加载荷,因此不会在齿轮表面留下可见的压痕,不会对齿轮造成破坏或伤痕,同时探头本身也不会冲击而损坏自身,探头更耐用、寿命更长,因此适合齿轮的无损硬度测量。

4,HY-31/HY-32超声波硬度计可以现场大批量快速检测齿轮硬度。因HY-31/HY-32超声波硬度计操作简单,齿轮在任意状态下,无须移动即可现场快速测量,整个测量过程可在一秒内完成。

HY-31/HY-32超声波硬度计的以上优点,保证了它在测量齿轮齿面硬度时的明显优势,因而更适合齿轮行业的硬度测量。
