产品特点:

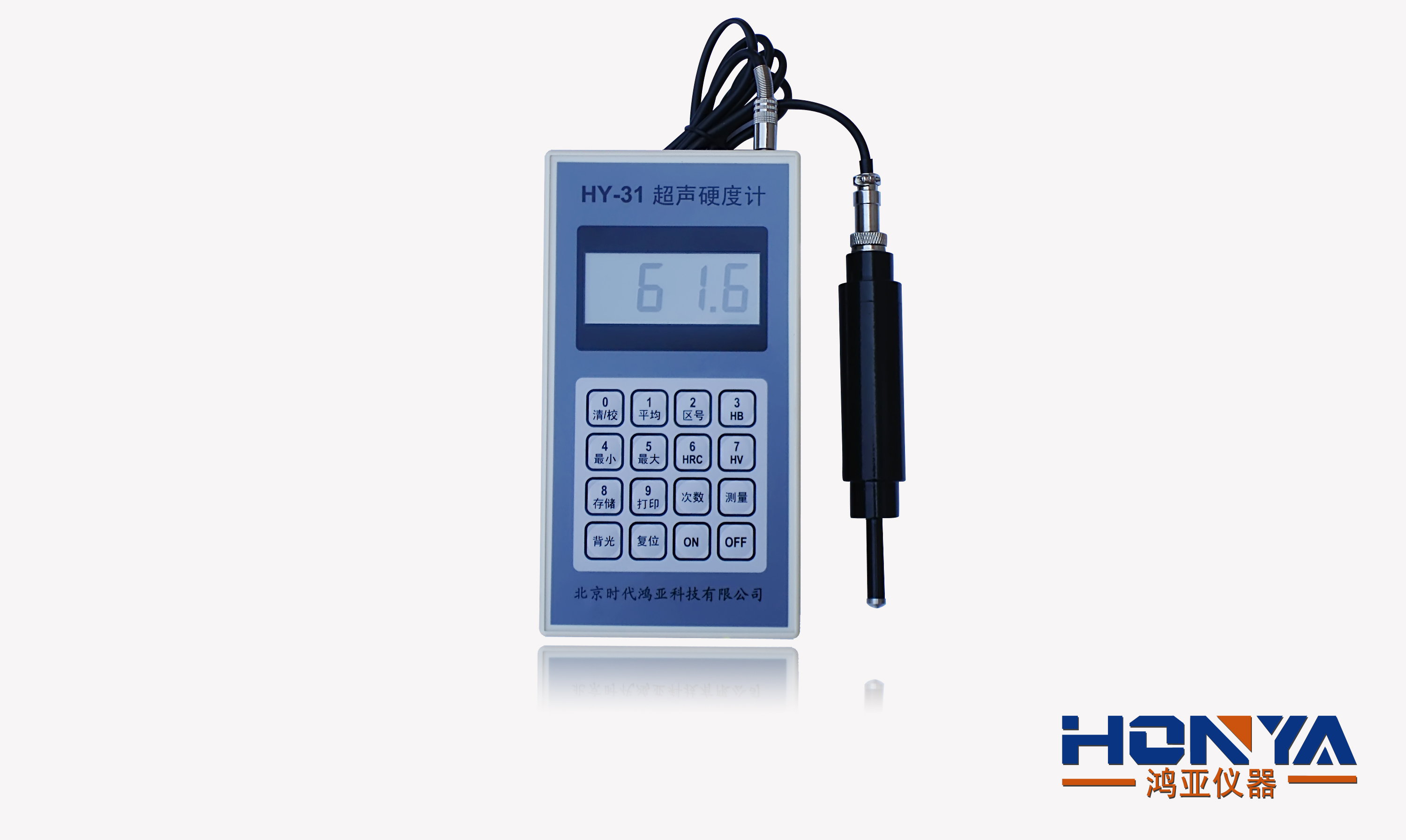

HY-31超声波硬度计由鸿亚仪器的德国留学归国技术人员经过多年技术研究,研发出来的国产品牌便携式超声波硬度计。它使用方便、测量快速、精度高,打破了国外产品在国内多年的产品和价格垄断。
HY-31便携式超声波硬度计是利用超声振动原理来测量硬度的一种新型智能仪器,主要用于测量金属洛氏硬度(HRC),自带转换功能,可转换成对应的维氏(HV)、布氏(HB)硬度值显示,并带有存储功能,是目前便携式硬度计中唯一在工件表面无明显可见压痕的硬度计。
适用对象:
HY-31超声波硬度计可现场适应于细晶粒材料的任何形状尺寸的工件,在电镀、机械加工、汽车零部件、航空航天、石化、热处理、模具、轴承、曲轴、齿轮、监督检验和科研教学等领域得到广泛的应用包括:
电镀层(如镜面辊、镀铬辊、瓦楞辊、凹版、活塞杆及油缸、活塞环、造纸烘缸、镀铬零部件)、渗氮层、渗碳层、金属薄片、小型零部件等其它便携式硬度计不能测量的工件
测量时要求表面无损伤、无压痕的工件
不易移动的大型工件或不易拆卸的零部件及特殊形状的被测件
齿轮齿面 镀铬 微型轴承
测量原理:
HY-31超声波硬度计基于超声接触阻抗测量原理,也称UCI (Ultrasonic contact Impedance)方法,在均匀的接触压力下,传感器杆的谐振频率随试件的硬度而改变。探头中的传感器杆,一端和一个大质量刚体固定在一起,另一端镶有金刚石。当压头被压到工件上,在固定负荷作用下,对弹性模量相同的工件来说,硬度愈低,那么压头与工件表面的接触面积愈大,从而阻尼传感器杆的压头端的压痕大小也愈大,于是此端振动幅度也愈小,谐振频率就愈高,所以通过谐振频率的变化,就可以确定工件硬度。
技术参数:
测量范围:HRC 10-70
HV 100-999
HB 100-540
显示精度:洛氏硬度显示时,显示精度0.1 HRC
示值精度:±1.0 HRC(HRC 为55-70时)
载荷:10Nf±1Nf
压头规格:136°金刚石压头
可测量工件最小宽度:1mm
可测量工件最薄厚度:2mm
可测量镀层最小厚度:8um(镀铬)
仪器使用电源:AC 100-240V 50/60Hz DC 6V 由内装可充电电池提供
外形尺寸:180×95×40mm
仪器重量:700g
仪器配置:
HY-31仪器主机、标准探头(含探头线)、试块、充电器、说明书、合格证、保修卡、仪器箱
